Guia de Peças de Estampagem Metálica: Estampagem Profunda versus Matriz Progressiva

Você escolhe a estampagem por embutimento profundo para peças ocas, sem costura peças de estampagem de metal que exigem altas relações profundidade-diâmetro. Como alternativa, você seleciona a estampagem com matriz progressiva para produção em alta velocidade de componentes planos com características complexas. As tiras transportadoras contínuas limitam a profundidade das peças progressivas. Portanto, você deve avaliar cuidadosamente o investimento de capital em ferramental, as taxas de sucata de material e os volumes totais de produção anual.

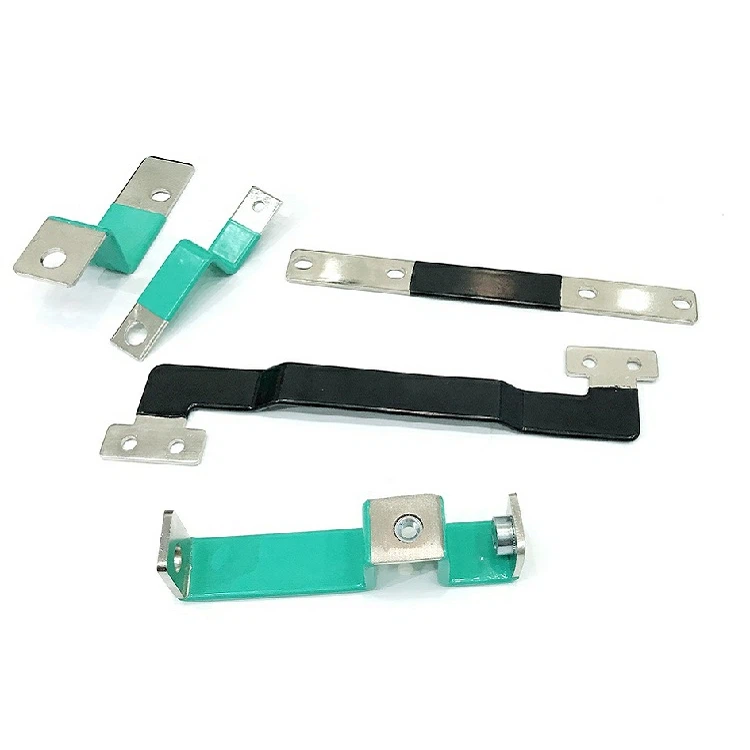

Fundamentos do Processo para Peças de Estampagem de Metal

Embutimento Profundo para Profundidade sem Costura

A estampagem por embutimento profundo transforma blanks de chapa metálica planos em componentes cilíndricos ou retangulares ocos e sem costura. Você alimenta blanks individuais na prensa sem conexão com uma malha ou tira contínua. Um punção mecânico força o blank para dentro de uma cavidade de matriz correspondente. O metal flui plasticamente sobre o raio de embutimento, puxando o material para as paredes verticais enquanto mantém a integridade estrutural.

Desacoplar o blank de uma tira transportadora elimina a tensão lateral durante o curso de embutimento. Você pode obter altas relações profundidade-diâmetro sem rasgar o material ou comprometer a espessura da parede. Operações secundárias como aparar, formar ressaltos ou flangeamento podem ocorrer em várias estações dedicadas. Esse processo otimiza o aproveitamento do material e proporciona geometrias de alta resistência e à prova de vazamentos, adequadas para contenção de fluidos e vasos de pressão.

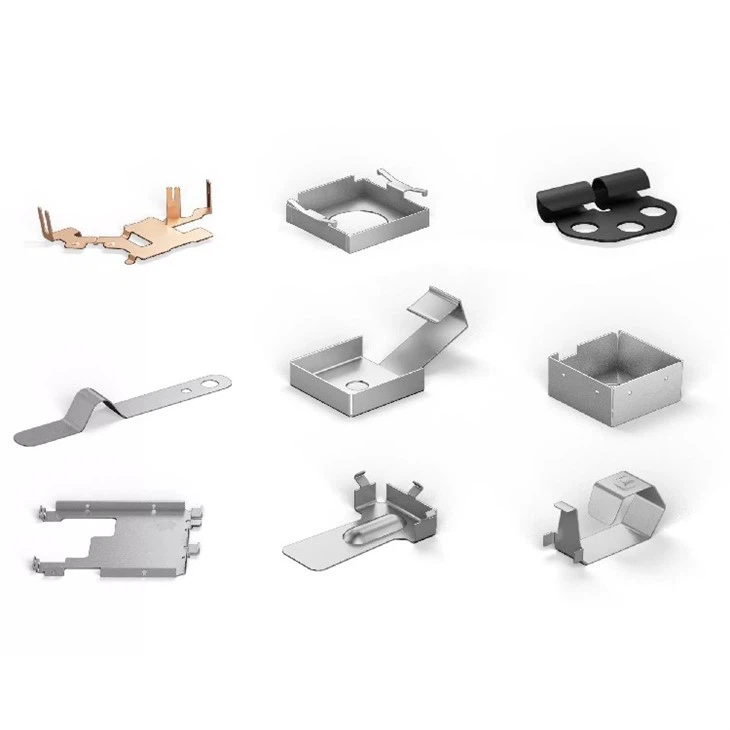

Matriz Progressiva para Características de Alta Velocidade

A estampagem com matriz progressiva alimenta uma bobina contínua de chapa metálica através de uma série de estações de matriz alinhadas. Uma tira transportadora central mantém a peça em crescimento firmemente enquanto pinos de indexação posicionam o metal a cada curso da prensa. Cada estação realiza operações específicas como puncionamento, cunhagem, gravação em relevo ou dobra. A estação final corta o componente totalmente formado diretamente da fita transportadora.

Esse método sequencial se destaca na produção rápida e em alto volume de peças menores de estampagem de metal com características geométricas complexas. No entanto, a tira transportadora rígida restringe a profundidade máxima de embutimento. Sistemas de matriz de transferência apresentam uma alternativa forte quando seu projeto excede os limites de profundidade progressiva ou exige grande tonelagem. As matrizes de transferência movem peças individuais entre prensas separadas usando braços mecânicos, preenchendo a lacuna entre a velocidade progressiva e as capacidades de embutimento profundo.

Fatores Técnicos para Peças Complexas

Relações de Profundidade e Restrições da Transportadora

Você deve analisar a relação profundidade-diâmetro ao avaliar restrições técnicas para componentes complexos. Sistemas de matriz progressiva movem bobinas metálicas contínuas através de estações sequenciais usando uma malha integrada de material. Essa tira transportadora mantém cada característica em alinhamento preciso durante todo o ciclo de estampagem. No entanto, a tira transportadora impõe limitações mecânicas rigorosas à profundidade máxima de embutimento. A conformação vertical profunda puxa o metal diretamente das zonas circundantes durante o curso da prensa. Profundidades excessivas de embutimento esticam a malha de conexão, deformam a tira transportadora e destroem a precisão do passo de progressão. Consequentemente, matrizes progressivas funcionam melhor quando você produz características rasas, perfis planos ou contornos estruturais suaves em chapas metálicas finas.

A estampagem por embutimento profundo elimina completamente as limitações da tira transportadora. Você alimenta blanks individuais de chapa metálica diretamente na cavidade da matriz sem uma fita de suporte anexada. O punção mecânico força o material suavemente da periferia do blank para a matriz. O metal flui plasticamente sob pressão controlada do prensa-chapas sem tensão lateral de uma tira contínua. Você obtém relações profundidade-diâmetro significativamente maiores em um único curso ou por meio de etapas sistemáticas de reembutimento. Você deve selecionar a estampagem por embutimento profundo sempre que sua geometria exigir paredes cilíndricas profundas e sem costura, recipientes de fluido lisos ou invólucros retangulares altos sem costuras estruturais ou linhas de junção frágeis.

Tolerâncias e Aproveitamento de Material

As características das peças e as tolerâncias dimensionais influenciam fortemente sua seleção entre matrizes progressivas e sistemas de embutimento profundo. O ferramental de matriz progressiva mantém tolerâncias excepcionais entre características em operações complexas de múltiplas estações. Pinos piloto endurecidos engatam furos de localização pré-puncionados em cada estação, travando a tira metálica em alinhamento mecânico exato durante os cursos da prensa. Você pode integrar facilmente puncionamento de alta velocidade, corte de entalhes, rosqueamento, dobra lateral e cunhagem fina em uma única configuração contínua de ferramenta. Esse método integrado de ferramental garante controle preciso do passo e superior precisão de localização entre furos para conectores eletrônicos complexos, suportes automotivos e componentes de hardware de precisão.

A estampagem com matriz progressiva oferece precisão dimensional superior para componentes com múltiplas características, enquanto os processos de embutimento profundo maximizam a uniformidade estrutural em paredes verticais profundas.

O cálculo do aproveitamento de material impacta profundamente a economia unitária de longo prazo e o orçamento geral de fabricação. Matrizes progressivas exigem fitas transportadoras contínuas e sucata de esqueletos de malha para transportar componentes com segurança entre estações de trabalho. Esse material extra da transportadora aumenta o consumo de bobina bruta e gera maior volume de sucata em cada execução de produção. Em contraste, processos de embutimento profundo utilizam blanks circulares ou retangulares otimizados. Você corta blanks individuais de forma eficiente para minimizar sobras de material antes do início das operações primárias de conformação. Alto aproveitamento de material reduz sua despesa geral com matéria-prima, especialmente quando você fabrica peças de estampagem de metal em alto volume usando ligas premium como aço inoxidável, cobre, latão ou ligas especiais de alumínio aeroespacial.

Investimento em Ferramental e Volume de Produção

Despesa de Capital versus Preço por Peça

Você deve equilibrar os investimentos iniciais de capital com os custos por peça de longo prazo ao selecionar um processo de fabricação. Matrizes progressivas exigem investimentos iniciais em ferramental significativamente maiores. Fabricantes de ferramentas devem criar múltiplas estações de precisão em aço ferramenta endurecido, integrando pinos piloto, blocos de punção complexos e elevadores de tira intricados em um único conjunto de matriz resistente. Essa engenharia mecânica personalizada eleva substancialmente as despesas originais de ferramental. O ferramental de embutimento profundo geralmente requer menor desembolso inicial de capital porque matrizes básicas independentes de embutimento apresentam configurações geométricas mais simples com menos componentes mecânicos móveis. Você paga menos inicialmente por matrizes de embutimento de ação simples ou dupla.

Os cálculos de preço por peça revelam o equilíbrio econômico entre esses dois métodos de estampagem. Matrizes progressivas completam geometrias complexas de peças em um único curso contínuo da prensa. Altas taxas de curso e mão de obra manual mínima reduzem rapidamente o custo variável por unidade durante longos ciclos de fabricação. Operações de embutimento profundo frequentemente exigem várias etapas individuais de embutimento, ciclos intermediários de recozimento ou operações secundárias de aparagem em estações dedicadas. Essas etapas adicionais de produção aumentam os tempos de ciclo da máquina, os custos de transferência e os insumos totais de mão de obra. Consequentemente, a estampagem progressiva proporciona um preço por peça significativamente menor durante execuções de produção prolongadas, amortizando rapidamente o maior custo inicial de ferramental.

Limites de Volume e Matrizes com Múltiplas Cavidades

O volume de produção anual determina sua estratégia ideal de ferramental. Baixos volumes de produção raramente justificam o investimento de capital substancial de ferramental progressivo complexo. Você obtém uma recuperação de custos melhor usando matrizes de estampagem profunda de menor custo para quantidades menores de pedidos, revisões de engenharia ou desenvolvimento de protótipos. Altos limites de produção invertem completamente essa dinâmica financeira. Volumes massivos de pedidos permitem absorver facilmente altos gastos iniciais com ferramental ao longo de milhões de componentes acabados. Você reduz o risco financeiro geral calculando o custo total de propriedade antes de se comprometer com projetos específicos de ferramentas.

A estampagem profunda progressiva oferece poderosas vantagens de produção para peças metálicas estampadas de alto volume. Equipes de engenharia projetam matrizes progressivas personalizadas com múltiplas cavidades para estampar vários componentes simultaneamente a cada único curso da prensa. Essas matrizes avançadas combinam características de copos estampados profundamente com furos laterais complexos, nervuras estruturais em relevo e recortes de borda de precisão dentro de uma única tira contínua. O uso de múltiplas cavidades por ciclo duplica ou triplica a produtividade total da prensa sem aumentar a frequência dos cursos da prensa. A conformação progressiva em múltiplos estágios reduz drasticamente os preços unitários individuais, maximizando a eficiência geral da prensa e proporcionando economias substanciais de custo a longo prazo para operações de fabricação em larga escala.

Perguntas frequentes

Qual relação profundidade-diâmetro exige estampagem profunda?

Você deve selecionar a estampagem profunda quando o projeto da sua peça exige uma profundidade de estampagem que excede seu diâmetro total ou deforma a faixa contínua de suporte durante a conformação progressiva.

As matrizes progressivas podem criar peças ocas sem costura?

As matrizes progressivas realizam operações de estampagem rasa com eficácia. No entanto, você não pode obter formas ocas profundas e sem costura sem rasgar a fita contínua de suporte do material durante os cursos de produção em alta velocidade.

Como as taxas de sucata de material diferem entre esses métodos?

A estampagem profunda utiliza formatos de blanks pré-cortados para minimizar o desperdício. A estampagem com matriz progressiva gera maior volume de sucata porque o processo exige tiras contínuas de suporte e esqueletos de malha entre as estações.
