qual grau de aço silício é melhor para estator e rotor de motor EV
Aço silício de grão orientado vs não orientado: qual para motores de VE?
A maioria dos compradores confunde aço silício de grão orientado e não orientado na produção de motores de VE. Eis a distinção clara:
Aço silício de grão orientado (CRGO): projetado apenas para transformadores de fluxo magnético unidirecional. Não aplicável a estatores e rotores de VE.
Aço silício não orientado (NOES): apresenta propriedades magnéticas multidirecionais uniformes, adequando-se perfeitamente a campos magnéticos rotativos. Todos os núcleos padrão de estator e rotor de motores de VE usam aço silício não orientado.

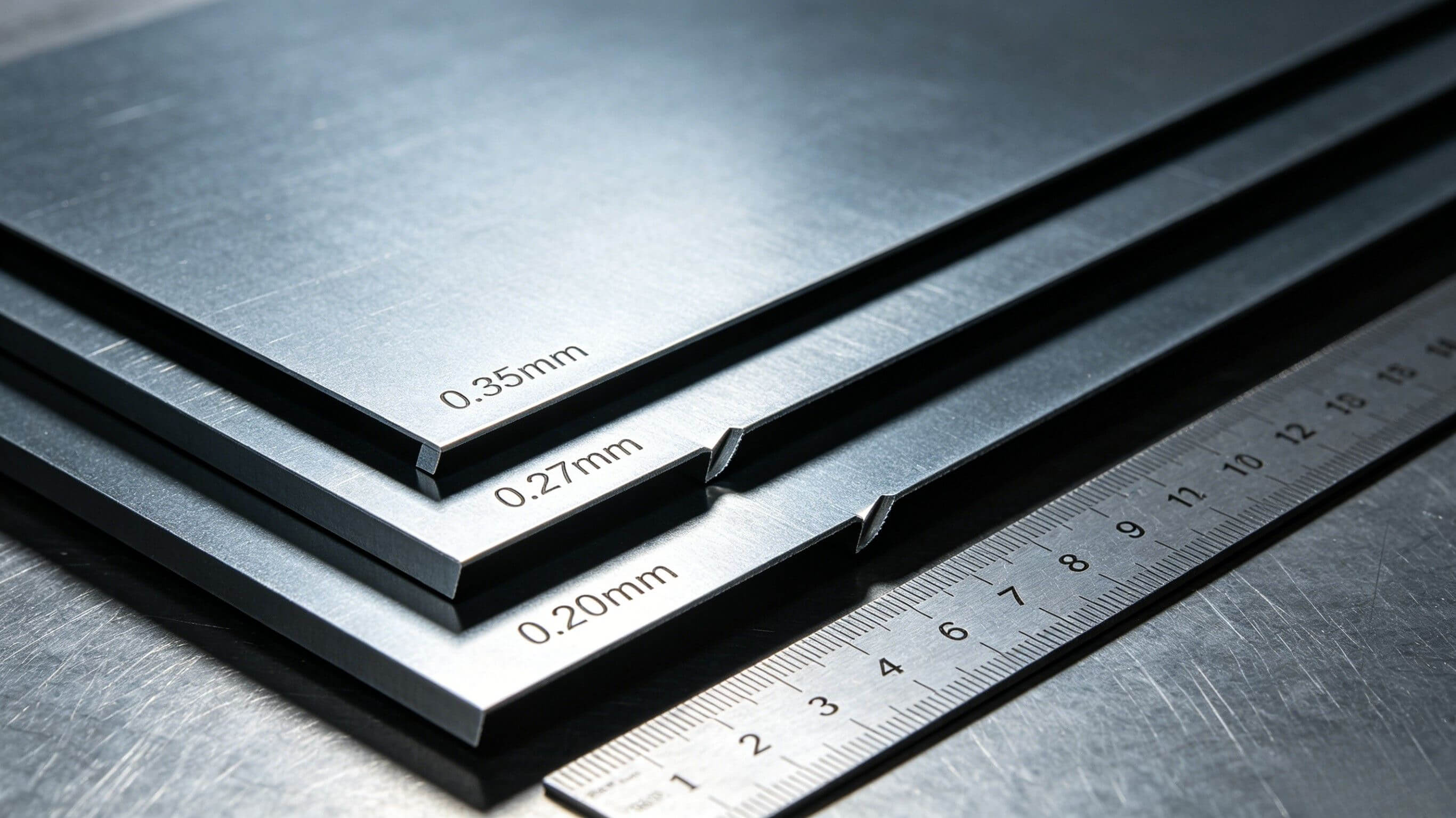

Melhores espessuras e classes de aço silício para estator e rotor de VE
A regra de seleção do núcleo para aço silício de motores de VE: maior frequência e velocidade do motor exigem aço silício mais fino, de maior qualidade e baixas perdas. Abaixo estão os graus mais práticos e amplamente adotados para motores de VE comerciais.
1. Série de 0,35 mm — classe padrão para motores de VE de automóveis de passageiros
Graus recomendados: 35SW300, 35SW360, 35SW440
O aço silício não orientado de 0,35 mm é a escolha principal para motores de tração de VE produzidos em massa, oferecendo equilíbrio entre baixas perdas no núcleo, estabilidade mecânica e eficiência de custo.
- Aplicação: motores síncronos de ímã permanente padrão (PMSM) para automóveis de passageiros elétricos convencionais.
- Vantagens: desempenho magnético estável, baixas perdas em alta frequência, fácil de estampagem e soldagem a laser.
- Característica: adequado para frequência de operação do motor abaixo de 400 Hz, eficiência do motor até 95%+
2. Série de 0,27 mm — classe premium para motores de VE de alta eficiência
Graus recomendados: 27SW210, 27SW230, 27SW250
O aço silício ultrafino de 0,27 mm é a opção premium para plataformas de VE de alta tensão de 800 V e modelos de alta eficiência. Ele reduz significativamente as perdas por correntes parasitas de alta frequência, diminuindo o aumento de temperatura do motor e melhorando a autonomia de cruzeiro.
- Aplicação: automóveis de passageiros de alto padrão, modelos de VE de longo alcance, motores de veículos comerciais de alta eficiência.
- Vantagens: perdas no ferro extremamente baixas, menor aumento de temperatura, maior resistência do motor.
- Valor: aumenta a autonomia do veículo ao reduzir o consumo de energia do motor.
3. Série de 0,20 mm — classe ultraprêmium para motores de VE de alta velocidade
Graus recomendados: 20SW180, 20SW200
O aço silício ultrafino de 0,20 mm atende a sistemas de acionamento de VE de alta velocidade e desempenho. Ele minimiza as perdas no núcleo sob operação de frequência ultra-alta de 600 Hz–800 Hz, garantindo desempenho estável do motor em alta velocidade.
- Aplicação: VEs esportivos de alto desempenho, motores de tração de alta velocidade, motores de veículos especiais.
- Vantagens: perdas extremamente baixas líderes do setor, excelente estabilidade em alta velocidade.
- Limitação: custo de material mais alto e requisitos mais rigorosos de estampagem.
Por que evitar aço silício de 0,5 mm para motores de VE?
Graus comuns de 0,5 mm como 50W470 e 50W600 são adequados para eletrodomésticos e motores industriais, mas não são adequados para motores de tração principal de VE.
Em altas frequências de operação de VE, o aço de 0,5 mm causa perdas severas por correntes parasitas, superaquecimento e queda de eficiência. Ele só pode ser usado em motores auxiliares de baixa potência de VE, não em núcleos de estator e rotor principais.

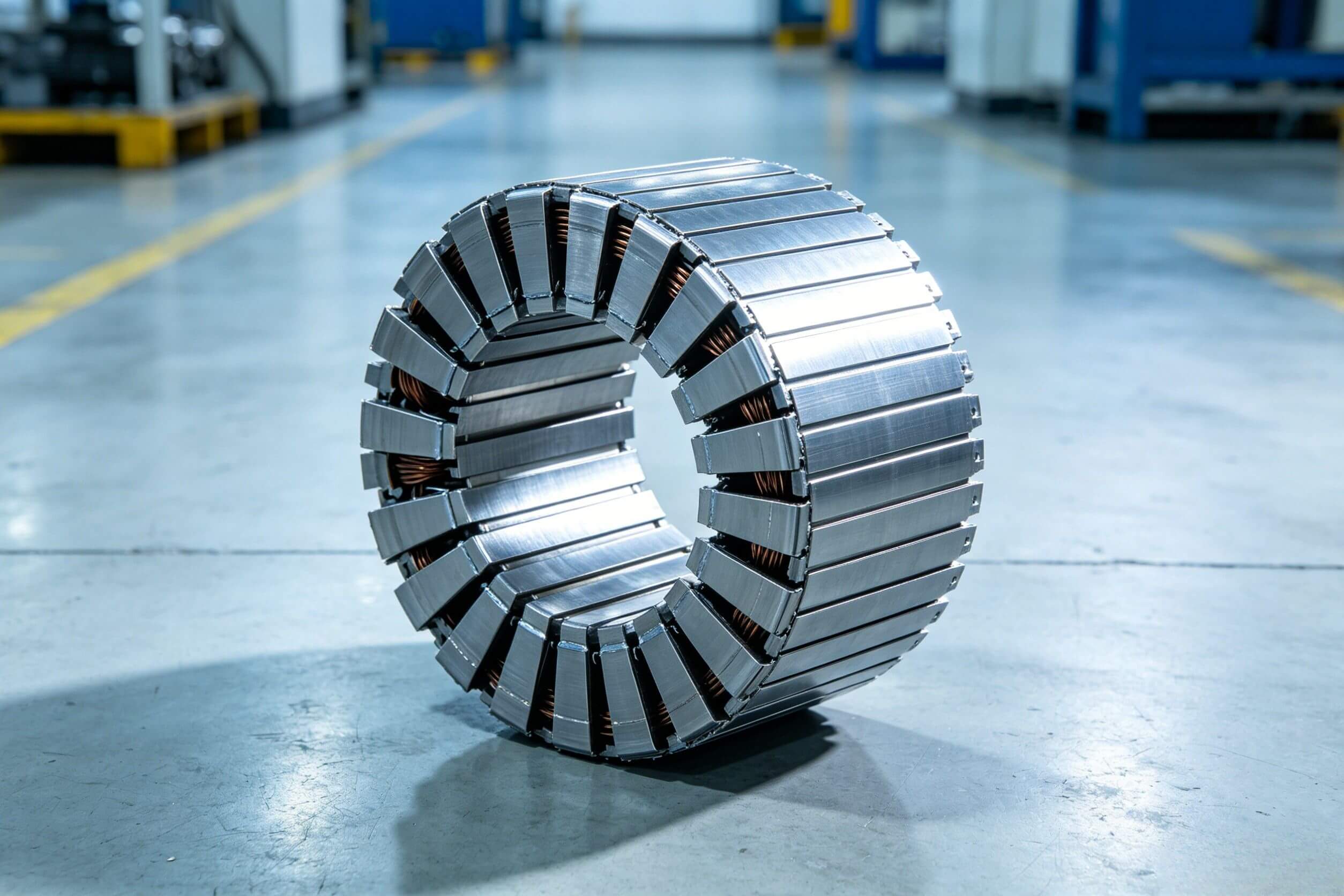

Processo de fabricação de núcleos de VE compatível com diferentes graus
Processos de fabricação adequados combinam diferentes graus de aço silício para garantir o desempenho ideal do núcleo do motor de VE:
- grau padrão de 0,35 mm: a soldagem a laser em empilhamento é o processo principal, garantindo alto fator de empilhamento (0,97–0,98) para produção em massa de núcleos de VE.
- graus de alta qualidade de 0,27 mm/0,20 mm: utilizam tecnologia de colagem ou soldagem a laser de precisão, evitando deformação do material e garantindo desempenho de perdas ultrabaixas.
- design de inclinação do rotor: todas as laminações de rotor de VE de alta qualidade suportam processamento de ranhuras inclinadas de 8°–15° para reduzir ondulação de torque e ruído do motor.
1. Qual é o melhor grau de aço silício para estator e rotor de VE?
Para motores de tração principal de VE produzidos em massa, 35SW300/35SW360 (0,35 mm) é o melhor grau em custo-benefício. Para VEs de alta eficiência e longo alcance, 27SW210/27SW230 (0,27 mm) é a escolha ideal.
2. O aço silício de grão orientado pode ser usado em motores de VE?
Não. O aço silício de grão orientado só se adapta a fluxo magnético unidirecional em transformadores. Ele causa forte perda de desempenho e desperdício de energia quando usado em motores de VE com rotação.
3. Como o grau do aço silício afeta o desempenho do motor de VE?
O aço silício de alta qualidade e fina espessura reduz as perdas no núcleo em 20%–40%, diminui a geração de calor e aumenta a eficiência do motor em 2%–4%, melhorando efetivamente a autonomia e a estabilidade do VE.
Conclusão
Em resumo, os melhores materiais para estator e rotor de motores de VE são aço silício não orientado de baixa perda e fina espessura. Graus de 0,35 mm são adequados para VE de produção em massa padrão, 0,27 mm para modelos de alta eficiência e longo alcance, e 0,20 mm para motores de VE de alto desempenho e alta velocidade. A escolha correta do grau garante maior eficiência do motor e melhor estabilidade térmica.
